科研人员们最近发现了一种新方法，可以在塑料基底上快速、简单地制造高性能薄膜晶体管。

做出这一发现的是日本名古屋大学的Yutaka Ohno教授、芬兰阿尔托大学的Esko I。Kauppinen教授及其研究团队，并且已经成功利用这种新技术制造了世界上第一个由碳纳米管产生的逻辑电路。

他们认为，如果能顺利实现这种碳纳米管塑料基底制造技术，半导体企业就能以最低的成本生产出电子纸等柔性电子产品，从而开创廉价电子产品新时代。

在我们这个信息爆炸的社会，柔性手机、电子纸等可弯曲的轻型设备日渐流行，关注度也越来越高，不过它们需要的柔性电子零件制造难度都很高，自然就非常昂贵。

近年来，传导性能、化学稳定性出色的碳纳米管被更多地用于晶体管基底，然而，尽管制造纳米管薄膜晶体管的工艺取得了很大进步，但是这些晶体管的功能性还无法和单个纳米管晶体管相比，因为纳米管的属性会在加工过程中消退。

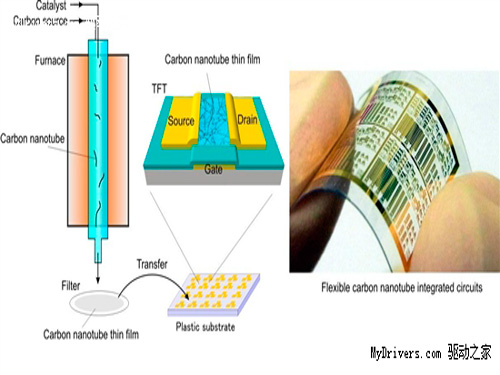

现在发现的新方法则在大气压力气体中生长纳米管，然后使用过滤器收集，成果就是一块薄膜，然后从过滤器转移到塑料上，能在几秒钟内提供一个干净的薄膜。整个工艺还使用了一种R2R的快速制造技术。

这种研究成果已经发表在2月6日出版的纳米技术学术杂志《自然纳米技术》的电子版上。
